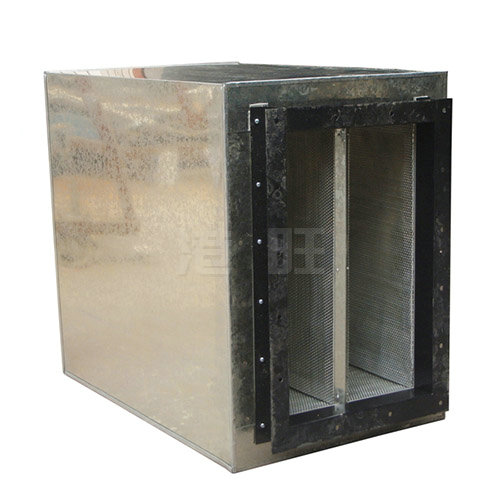

ZG型阻性管式消声器一般安装在风机进尧出风口，用于降低风机运行时的噪声。消声器为阻性消声器，分为圆形和方形两种，内壁用镀锌穿孔板制作，夹层填超细玻璃棉作吸声材料，复面层为玻璃丝布，镀锌穿孔板做成阻性吸声片，该产品气流阻损少，吸声效果好，当方形消声器截面≥630×630mm时，适当加阻性吸声片。

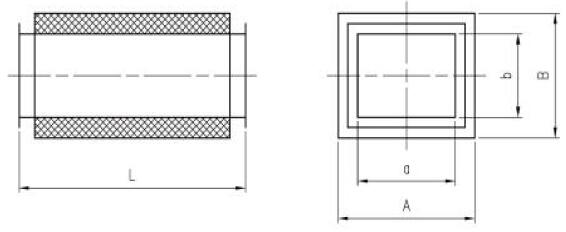

ZG型阻性管式消声器示意图





ZG型阻性管式消声器规格表



注：1、若需要更大规格的消声器，可按国外标准风管所列法兰尺寸设计制造；
2、镀锌钢板风管法兰宽度按2002年规范制作，玻镁风管法兰宽度按50mm制作；
3、为了同用户的安装尺寸保持一致，若用户没有注明，法兰不打孔。

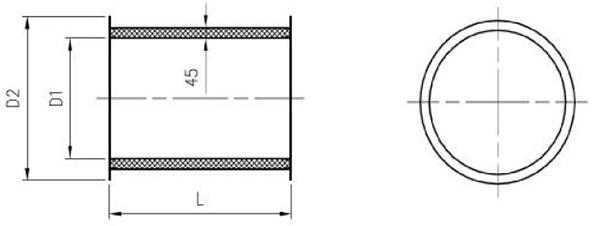

ZG型消声器（配圆形壳体消声风机）结构图

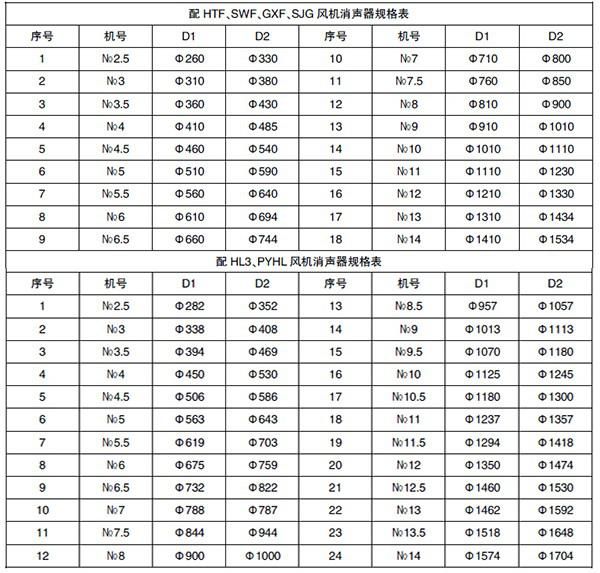

ZG 型消声器（配圆形风机）规格表

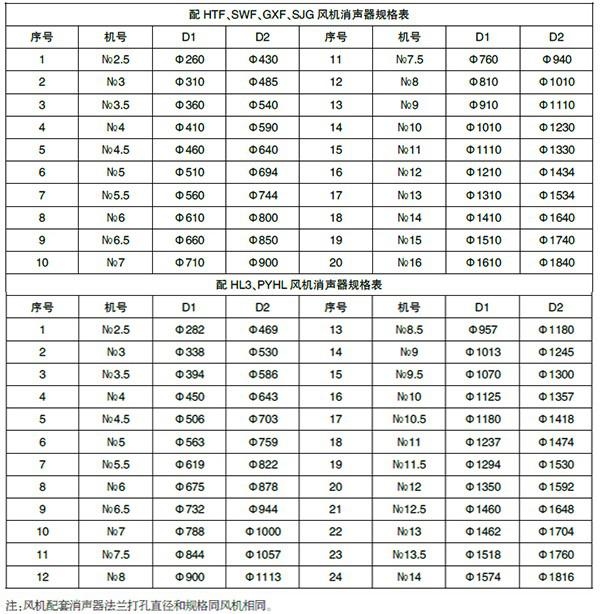

ZG 型消声器（配圆形风机）规格表
